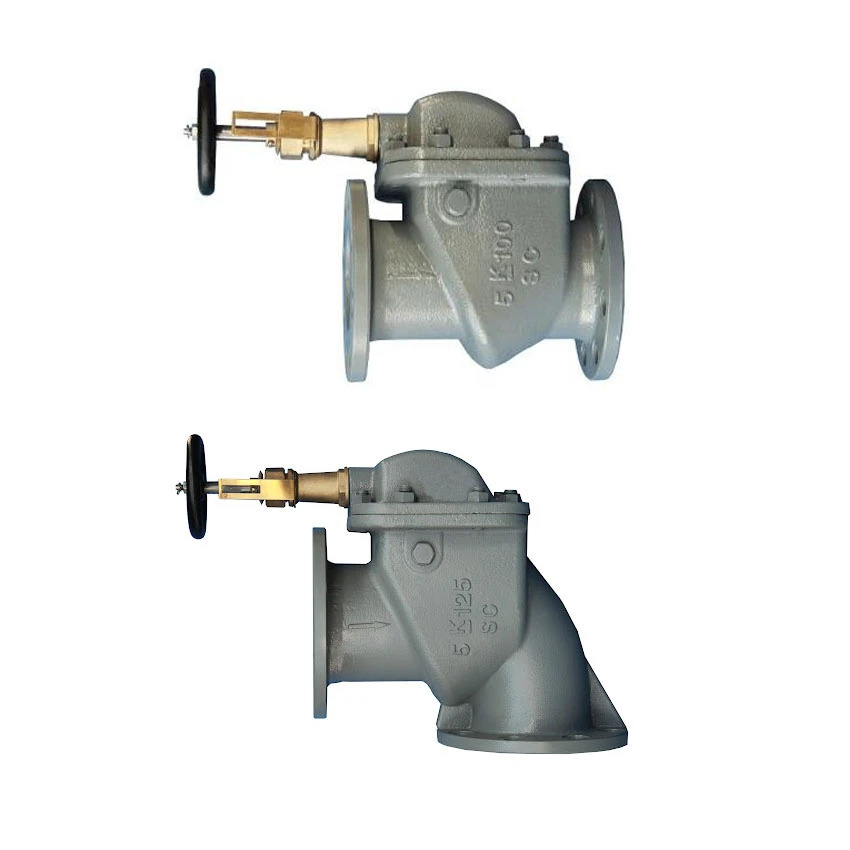

Jūras vētras vārsti

● Standarta: JIS
● Spiediens: 5K, 10k
● Izmērs: DN50~DN200
● Materiāls: lietais tērauds

Apraksts

Marine Screw Down Storm vārsti tiek izmantoti, lai kontrolētu barotni, lai atvērtu un aizvērtu, novēršot atteci jūras un saldūdens cauruļvados.

Tas's tiek izmantots saldūdens vai notekūdeņu novadīšanai, un tas var automātiski izslēgties un novērst ārējo ūdens plūsmu atpakaļ vārsta pusē.

Jūras vētras vārsts ir piemērojams jūras cauruļvadiem ar saldūdeni, gaisu vai gāzi, mazutu, smēreļļu, tvaiku 205 ℃ kuģu būvē, remontā vai jūras platformu būvniecībā.

Produkta nosaukums: jūras liešanas tērauda vētras vārsts F3060/F3060R 5K/10K

Dizaina standarts: JIS F7426-1996

Atloka standarts: JIS B2220 5K/10K

Spiediens: 5K (0,49 Mpa) & amp; 10 K (0,98 Mpa)

Izmērs: DN50, 65, 80, 100, 125, 150, 200

Materiāls: lietā tērauda korpusa bronza vai nerūsējošā tērauda apdare

Krāsa: oriģināla vai krāsota pelēkā krāsā vai pielāgota

Specifikācija

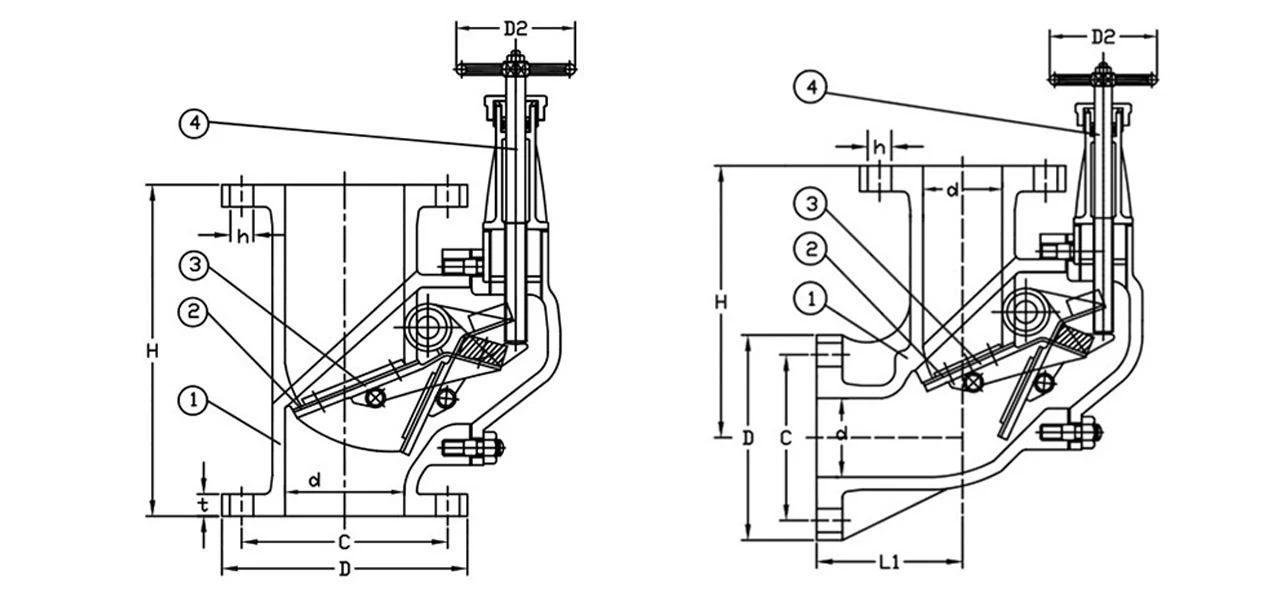

JIS F3060 10k Drawing

Jūras vētras vārsts JIS F3060 /3060R 5k

Izmērs	Aci pret aci (L)		Atloka diametrs (D)	Augstums (C)	Caurums (n × d)	t	D2
DN	3060	3060R	mm	mm	mm	mm	mm
50	210	170	130	105	4×D15	15	100
65	240	200	155	130	4×D15	15	125
80	260	220	180	145	4×D19	15	125
100	280	250	200	165	8×D19	17	125
125	330	270	235	200	8×D19	17	125
150	360	310	265	230	8×D19	19	125
200	450	400	320	280	8×D23	20	125

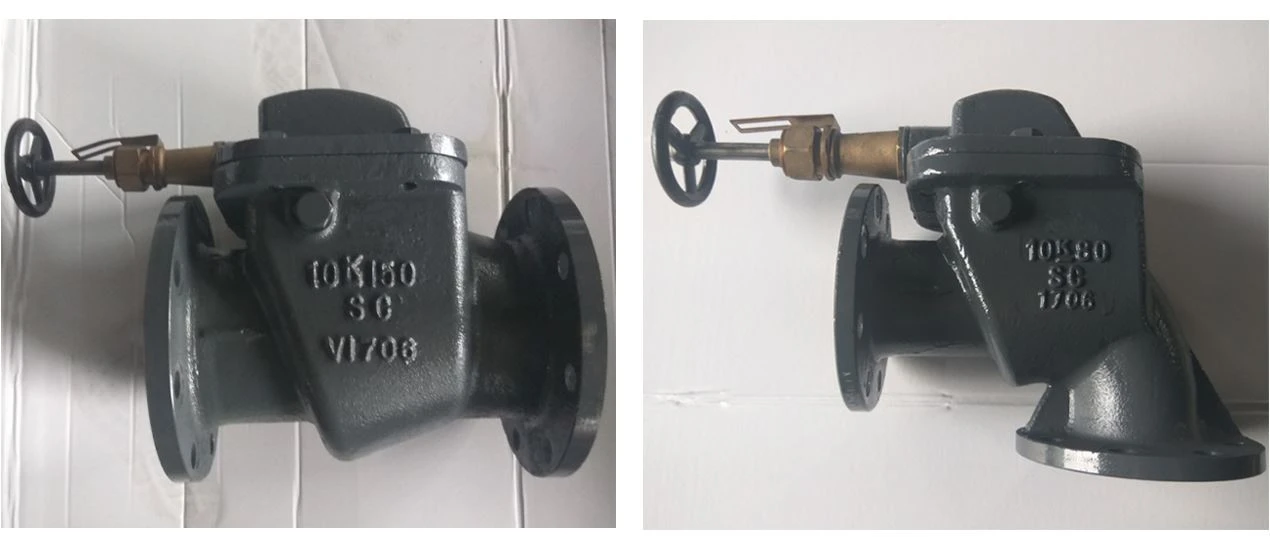

angle type storm valve

Jūras vētras vārsts JIS F3060 /3060R 10k

Izmērs	Aci pret aci (L)		Atloka diametrs (D)	Augstums (C)	Caurums (n × d)	t	D2
DN	3060	3060R	mm	mm	mm	mm	mm
50	210	170	155	120	4×D19	15	100
65	240	200	175	140	4×D19	15	100
80	260	220	185	150	8×D19	15	125
100	280	250	210	175	8×D19	17	125
125	330	270	250	210	8×D23	17	125
150	360	310	280	240	8×D23	19	125
200	450	400	330	290	12×D23	22	125
